Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ensaios de Máquinas e Transformadores
Ano: 2014 Banca: Fundação CESGRANRIO Órgão: Liquigás Distribuidora S.A.
Um engenheiro, ao executar o ensaio de curto-circuito no
transformador, conectou uma fonte de tensão controlável
nos terminais do primário, enquanto os terminais do
secundário estavam em curto-circuito. O procedimento
realizado foi o de regular a amplitude da tensão aplicada
pela fonte até que a corrente fornecida por ela fosse igual
à corrente nominal do transformador.

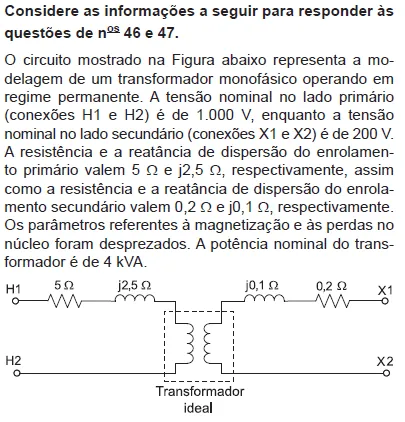

Nessas condições, de acordo com o circuito da modelagem
apresentado, qual a tensão, em volts, aplicada no
transformador?
