Questão 1448590

Engenharia Elétrica e Engenharia Eletrônica · 2014

Questão

ID 1448590

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2014 Banca: Fundação CESGRANRIO Órgão: Liquigás Distribuidora S.A.

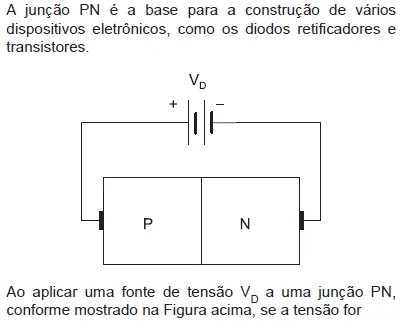

Alternativa A: negativa, as lacunas presentes na região P da junção serão atraídas pelo polo negativo da fonte de tensão V_D e os elétrons livres presentes na região N serão atraídos pelo polo positivo, levando ao fluxo de portadores de carga majoritários através da junção.
Alternativa B: negativa, a largura da região de depleção se tornará gradualmente mais estreita conforme o módulo da tensão V_D for elevado.
Alternativa C: positiva, o campo elétrico produzido pela fonte de tensão V_D contribuirá com o alargamento da região de depleção, impedindo o fluxo de portadores de carga majoritários através da junção.
Alternativa D: positiva, o campo elétrico produzido pela fonte de tensão V_D contribuirá com a elevação do campo elétrico na região de depleção, dando início à corrente de deriva de elétrons livres e lacunas através da junção.
Alternativa E: nula, ainda assim haverá um campo elétrico na região
de depleção impedindo o fluxo de difusão de elétrons
e lacunas através da junção em equilíbrio.
