Questão 1446691

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446691

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

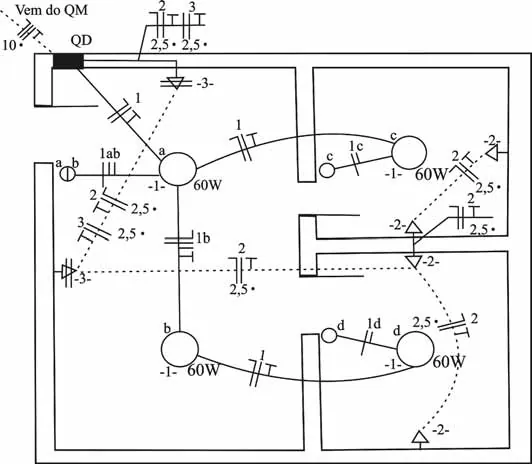

Figura 4A5AAA

_{G. Cavalin e S. Cervelin. Instalações Elétricas Prediais.}

_{Editora Érica, 17.ª ed., São Paulo 2007, p. 137.}

Com base na figura 4A5AAA, que representa a planta baixa de uma instalação elétrica predial de baixa tensão, assinale a opção correta.

Alternativa A:
O quadro de medição (QM) e o quadro de distribuição (QD) estão interligados por condutores com seção de 2,5 mm².
Alternativa B:
As tomadas, no circuito 2, estão conectadas por dois condutores de fase e um condutor de proteção.
Alternativa C:
Os pontos de luz são supridos pelo circuito 2.
Alternativa D:
Todas as tomadas no circuito são de corrente e consideradas de localização baixa em relação ao solo.
Alternativa E:
Em todos os ambientes representados na planta, são utilizadas lâmpadas fluorescentes com um reator.
