Questão 1446690

Engenharia Mecatrônica · 2016

Questão

ID 1446690

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

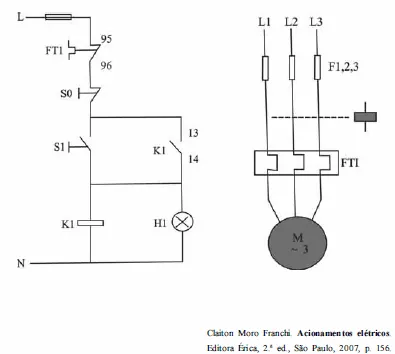

Com base nas figuras apresentadas, que representam diagramas de comando e de força para acionamento de um motor de indução trifásico, assinale a opção correta.

Alternativa A: Uma lâmpada de sinalização está ligada em paralelo com
o contactor 13/14 K1.
Alternativa B: O esquema de proteção do motor não tem relé térmico,
apropriado para proteção contra sobrecarga no motor.
Alternativa C: O botão de impulso S1 é utilizado para desligar o motor em
caso de falha do selo do contactor K1.
Alternativa D: Se as bobinas do motor estiverem ligadas em triângulo,
a magnitude da tensão de alimentação de uma dessas bobinas
será igual à magnitude da tensão que alimenta o circuito de
comando do motor.
Alternativa E: O esquema de partida do motor utiliza chave estrela-triângulo.
