Questão 1446684 de Engenharia Elétrica e Engenharia Eletrônica - CESPE CEBRASPE 2016

Questão

ID 1446684

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

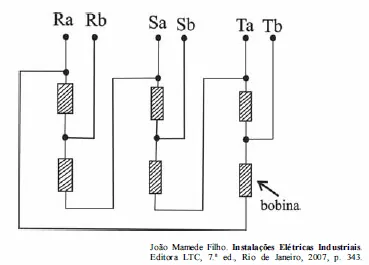

A figura precedente ilustra as ligações das bobinas durante o funcionamento de um motor de indução trifásico no intervalo de partida. Todas as bobinas são idênticas e cada fase possui duas bobinas com terminais externos acessíveis. Por meio dos terminais Ra, Sa e Ta, ocorre a alimentação do motor, enquanto os terminais Rb, Sb e Tb ficam abertos na partida. Após o motor atingir o regime permanente, os terminais Rb, Sb e Tb ficarão em curto-circuito até que o motor seja desligado.

Com base nessas informações e na figura apresentada, assinale a opção correta.

Alternativa A: Caso o motor tenha oito polos e seja ligado a uma rede elétrica
com frequência igual a 60 Hz, a velocidade síncrona desse
motor será, em regime permanente, igual a 900 rpm.
Alternativa B: Para os terminais Rb, Sb e Tb terem passado do estado aberto
para curto-circuito, certamente foi necessário utilizar um
conversor de frequência devidamente ajustado.
Alternativa C: Se uma carga mecânica estiver ligada ao eixo do motor,
a potência elétrica requerida para a partida do motor será igual
ao dobro da potência de operação em regime permanente.
Alternativa D: Durante a partida, o motor está conectado em estrela.
Alternativa E: Na partida, o motor funciona em ligação triângulo, mas,
durante o regime permanente, fica com duas bobinas por fase,
em paralelo, ligadas em estrela.
