Questão 1446666

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446666

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

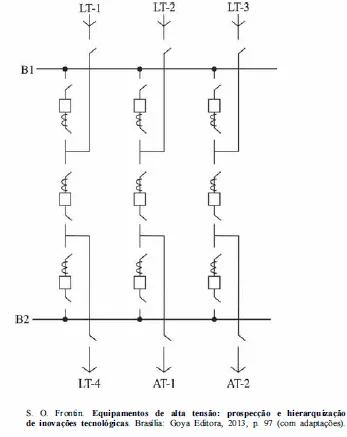

A respeito da configuração de subestação apresentada, assinale a opção correta.

Alternativa A: Esse tipo de configuração é mais usual em subestações com
tensões de até 138 kV.
Alternativa B: Uma falta trifásica no barramento B1 ou no barramento B2
provoca desligamento da subestação.
Alternativa C: Para serem conectados seis circuitos, conforme o esquema
apresentado, são necessários nove disjuntores.
Alternativa D: Considerando um mesmo número de circuitos atendidos,
a configuração em tela tem menor custo do que outras
configurações do tipo barra.
Alternativa E: Essa configuração é denominada anel múltiplo.
