Questão 1446646

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446646

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

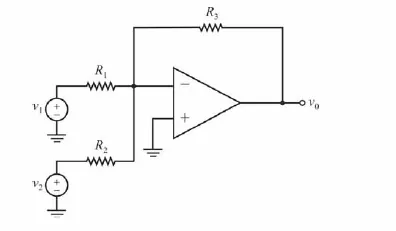

Considerando que o amplificador operacional do circuito apresentado seja ideal, assinale a opção correta.

Alternativa A: No modelo do amplificador operacional ideal, considera-se
que a tensão diferencial de entrada é maior que zero e que as
correntes de entrada são nulas.
Alternativa B: O circuito apresentado está na configuração não inversora.
Alternativa C: Se R₃ e R₁ forem, respectivamente, iguais a 10 kΩ e 100 Ω, então o módulo do ganho do amplificador, ao se desconsiderar a entrada v₂, será igual a 10.
Alternativa D: Se a entrada v₂ for desconsiderada e o resistor R₁ substituído por um capacitor, o circuito resultante será um amplificador integrador.
Alternativa E: O circuito apresentado contém um amplificador somador, tendo cada entrada v₁ e v₂ o peso de R₃/R_n, em que n corresponde à entrada.
