Questão 1446645

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446645

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

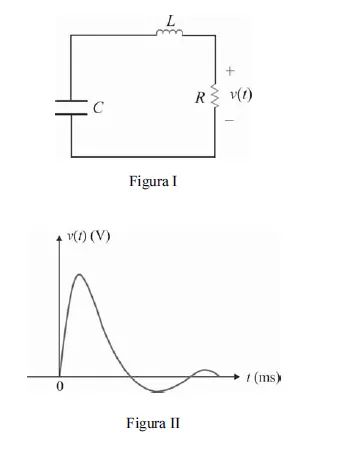

O desfibrilador é um dispositivo que visa interromper contrações desordenadas do coração por meio da aplicação no órgão de um choque elétrico. Um desfibrilador típico é representado, simplificadamente, pelo circuito ilustrado na figura I, em que o capacitor deve estar inicialmente carregado e R representa a resistência do corpo do paciente. O desfibrilador, empregado para salvar o paciente, deve gerar no corpo deste, uma tensão cuja forma de onda está mostrada na figura II.

Com relação às figuras e às informações apresentadas, assinale a opção correta.

Alternativa A: O uso do desfibrilador faz circular no corpo do paciente uma
corrente elétrica que atingirá o valor máximo antes da tensão.
Alternativa B: A frequência de oscilação da tensão gerada pelo desfibrilador
independe da resistência do corpo do paciente.
Alternativa C: Se o desfibrilador for projetado com L = 4 H e C = 1 F, ele não
salvará um paciente cujo corpo tenha resistência de 10 Ω.
Alternativa D: Durante o tempo em que o desfibrilador estiver sendo aplicado
a um paciente, a tensão do capacitor terá o mesmo sinal.
Alternativa E: A tensão gerada pelo desfibrilador possui característica
sobreamortecida.
