Questão 1446638

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446638

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Teoremas: Superposição, Thévenin, Norton

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

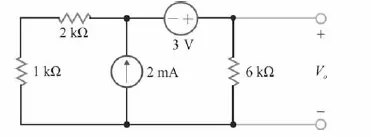

Acerca do circuito apresentado na figura, assinale a opção correta.

Alternativa A: A corrente e a tensão do resistor de resistência 2 kΩ são,
respectivamente, iguais a 2 mA e 4 V.
Alternativa B: A contribuição da fonte de corrente para o valor de Vo é
de 4 V.
Alternativa C: A contribuição da fonte de tensão para o valor de V_o é de 1 V.
Alternativa D: Se os valores da fonte de tensão e da fonte de corrente forem duplicados, então a tensão V_o será quadruplicada.
Alternativa E: A tensão de Thévenin do circuito apresentado a partir dos
terminais do resistor de resistência 6 kΩ é igual a 3 V.
