Questão 1446632

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1446632

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

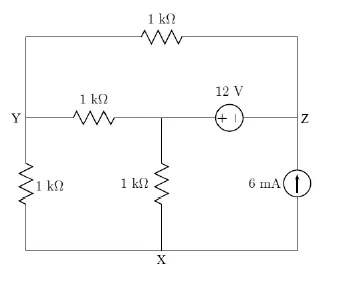

Usando o método nodal e o de malhas, assinale a opção correta no que se refere à análise do circuito apresentado.

Alternativa A: Se o nó identificado por X for definido como o nó de
referência, então a tensão do nó identificado por Z será
positiva.
Alternativa B: O circuito possui um supernó e uma supermalha.
Alternativa C: As tensões dos nós identificados por X e Y são iguais.
Alternativa D: Para a realização do cálculo das tensões nodais com relação
a um nó de referência, é necessário resolver um conjunto de
três equações linearmente independentes.
Alternativa E: Para o cálculo das correntes de malha do circuito, deve-se
resolver um conjunto de três equações linearmente
independentes.
