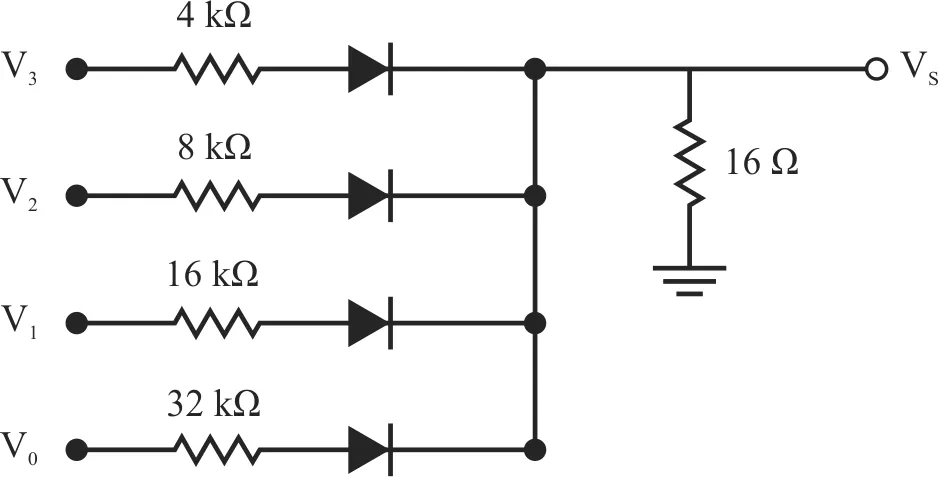

A figura acima mostra um esquema de conexão de componentes eletrônicos para formar um conversor D/A. A tensão de entrada (tensão V CC ), aplicada quando um nível lógico está no estado 1, corresponde a valor igual a +5 V. Os níveis lógicos D 0 , D 1 , D 2 e D 3 são associados às entradas V 0 , V 1 , V 2 e V 3 , respectivamente. Com base nessas informações e considerando que os diodos no circuito são ideais, julgue os itens a seguir. O circuito corresponde a um conversor D/A construído com base em uma rede R-2R.

Questão 1437375

Engenharia Elétrica e Engenharia Eletrônica · 2014

Questão

ID 1437375

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Conversores Analógico-digital e Digital-analógico

Ano: 2014 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superintendência da Zona Franca de Manaus

A figura acima mostra um esquema de conexão de componentes eletrônicos para formar um conversor D/A. A tensão de entrada (tensão V_CC), aplicada quando um nível lógico está no estado 1, corresponde a valor igual a +5 V. Os níveis lógicos D₀, D₁, D₂ e D₃ são associados às entradas V₀, V₁, V₂ e V₃, respectivamente. Com base nessas informações e considerando que os diodos no circuito são ideais, julgue os itens a seguir.

O circuito corresponde a um conversor D/A construído com base em uma rede R-2R.
