Questão 1434984

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1434984

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2023 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

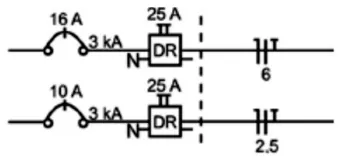

Considere a figura abaixo que contém o diagrama unifiliar de dois circuitos de uma instalação elétrica.

Assinale alternativa correta em relação ao sistema apresentado.

Alternativa A:
Dois disjuntores termomagnéticos trifásicos são utilizados para a proteção contra sobrecorrente e fuga de corrente.
Alternativa B:
Os disjuntores DR irão abrir seus terminais quando houver uma corrente de fuga de 25 A.
Alternativa C:
Os disjuntores termomagnéticos suportam correntes de curto-circuito de 16 A e 10 A.
Alternativa D:
O sistema possui uma proteção redundante, pois não é necessário um disjuntor termomagnético quando um dispositivo diferencial residual (DR) é utilizado.
Alternativa E:
Dois disjuntores termomagnéticos monofásicos fazem a proteção dos circuitos contra sobrecorrente e curto-circuito.
