Questão
ID 1434981Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2023 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

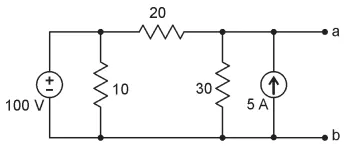

Figura 1
Responda às questões 16 e 17 de acordo com a figura abaixo. Considere que os valores das resistências estão na unidade ohm (Ω).
Caso um curto-circuito fosse realizado entre os pontos a e b do circuito da figura 1, qual seria a corrente entre os pontos a e b?
