Figura 6 Responda às questões 29 e 30 com base nesta figura. A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência. Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/ art0094_09.png Analise as afirmativas abaixo com relação aos componentes presentes no regulador. Os dois transistores mostrados na figura são do tipo PNP. Os transistores possuem três terminais nomeados de base, coletor e emissor. Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo. Assinale a alternativa que indica todas as afirmativas corretas .

É correta apenas a afirmativa 1.

É correta apenas a afirmativa 2.

É correta apenas a afirmativa 3.

São corretas apenas as afirmativas 2 e 3.

São corretas as afirmativas 1, 2 e 3.

Questão 1431418

Engenharia Elétrica e Engenharia Eletrônica · 2021

ID 1431418

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2021 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

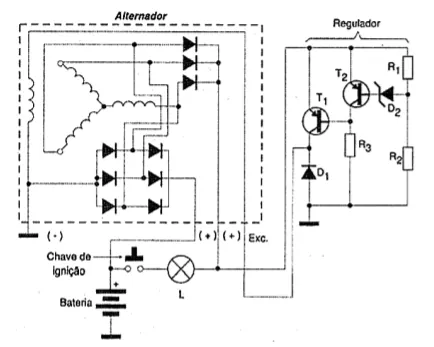

Figura 6

Responda às questões 29 e 30 com base nesta figura.

A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.

Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/ art0094_09.png

Analise as afirmativas abaixo com relação aos componentes presentes no regulador.

Os dois transistores mostrados na figura são do tipo PNP.
Os transistores possuem três terminais nomeados de base, coletor e emissor.
Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo.

Assinale a alternativa que indica todas as afirmativas corretas.
