Questão 1431406

Engenharia Mecatrônica · 2021

Questão

ID 1431406

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2021 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

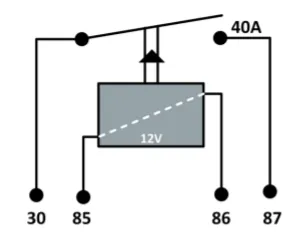

A figura abaixo mostra um relé utilizado em sistemas automotivos.

Assinale a alternativa correta com relação às características desse relé.

Alternativa A:
Ao colocar 12 V nos terminais 30 e 87, a corrente resultante será de 40 A.
Alternativa B:
Ao colocar 12 V nos terminais 85 e 86 da bobina do relé, a corrente resultante será de 40 A nos terminais 30 e 87.
Alternativa C:
Ao colocar 12 V nos terminais 85 e 86 da bobina do relé, os terminais 30 e 87 são colocados em curto-circuito, podendo suportar uma corrente de 40 A.
Alternativa D:
Ao colocar 40 A nos terminais 30 e 87, a bobina do relé irá fornecer 12 V nos terminais 85 e 86.
Alternativa E:
Ao colocar 40 A nos terminais 85 e 86 da bobina do relé, os terminais 30 e 87 são colocados em curto-circuito.
