Questão 1431396

Engenharia Mecatrônica · 2021

Questão

ID 1431396

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2021 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

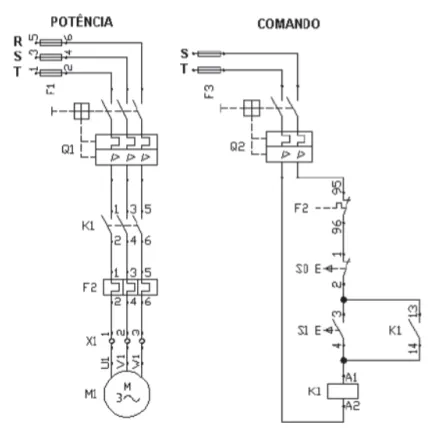

Figura 1

Responda às questões 12, 13 e 14 com base nesta figura.

A figura abaixo mostra o diagrama elétrico de potência e comando de um comando manual para acionamento de motor elétrico de indução trifásico.

O dispositivo Q1 indicado na figura é um disjuntor-motor tripolar.

Assinale a alternativa correta com relação a este dispositivo.

Alternativa A:
O Disjuntor Motor pode ser utilizado para o controle da velocidade de máquinas.
Alternativa B:
O Disjuntor Motor é utilizado para garantir a partida suave de máquinas elétricas.
Alternativa C:
O Disjuntor Motor somente protege os motores contra as elevadas correntes de partida dos motores.
Alternativa D:
O Disjuntor Motor é um dispositivo de proteção e manobra de motores elétricos.
Alternativa E:
O Disjuntor Motor é utilizado principalmente para a manobra e inversão da rotação de motores.
