Questão
ID 1429843Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2021 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú
Responda as questões 20 e 21 de acordo com o diagrama do comando manual da figura abaixo.

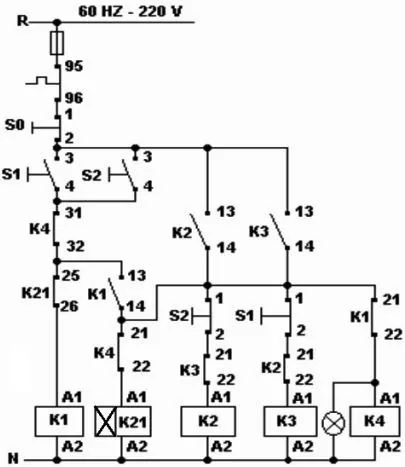

Circuito de Comando
Sabe-se que K21 é um relé temporizador com retardo na energização.

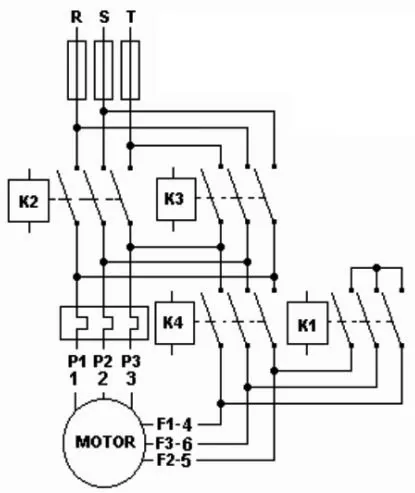

Circuito de Força
Fonte: Apostila Acionamentos Elétricos, Marcos Daniel Zancan.
Assinale a alternativa que representa a ordem correta de acionamento dos contatores ao pressionar o botão S2:
