Questão
ID 1429841Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2021 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú
Responda as questões 20 e 21 de acordo com o diagrama do comando manual da figura abaixo.

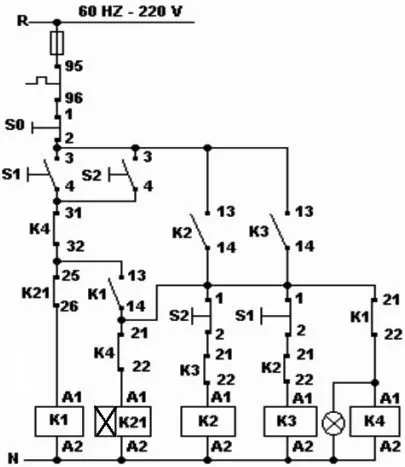

Circuito de Comando
Sabe-se que K21 é um relé temporizador com retardo na energização.

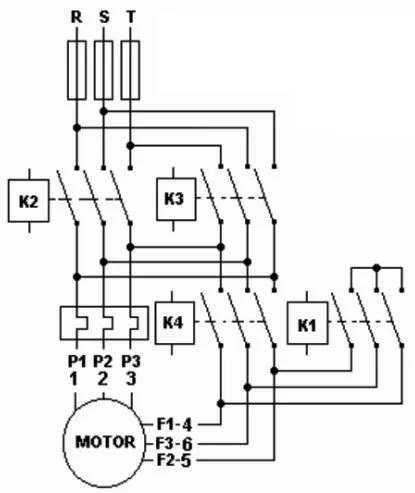

Circuito de Força
Fonte: Apostila Acionamentos Elétricos, Marcos Daniel Zancan.
O diagrama apresentado é uma chave de partida de um motor de indução trifásico.
Qual partida é representada pelo diagrama desta figura?
