Questão
ID 1426656Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional

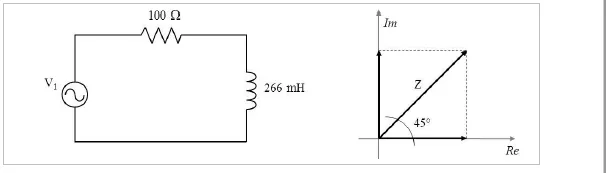

A ilustração a seguir apresenta uma fonte de tensão alternada alimentando um resistor e um indutor. O diagrama fasorial desse circuito é mostrado ao lado. Assinale a alternativa que apresenta o valor do módulo da impedância Z, em ohms
