Questão
ID 1426642Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional

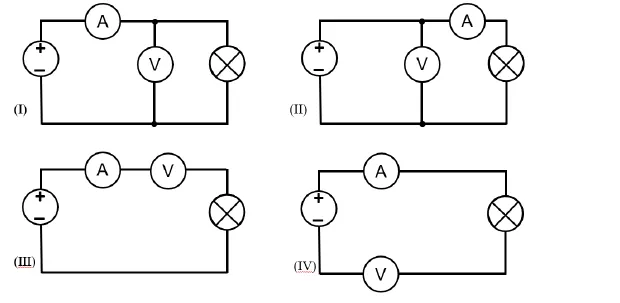

Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos para essa medição, considere as seguintes figuras:
Mostram maneiras corretas de se fazer a ligação dos instrumentos:
