Questão 1418876

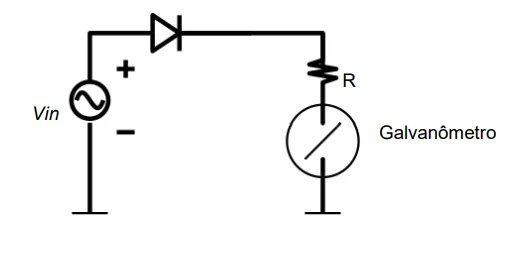

O circuito, abaixo, exibe um voltímetro CA. Ele é constituído por um medidor de bobina móvel que dá a leitura de fundo de escala quando a corrente média por ele for de 2 mA. O medidor tem resistência interna de 50 Ω. Calcule o valor de R que resulta em uma indicação de fundo de escala do medidor quando a tensão de entrada 𝑉_𝑖𝑛 for de 24 V pico a pico. (Valor médio da meia onda senoidal é 𝑉_𝑚 = \(\frac{V_p}{\pi}\) , onde 𝑉_𝑝 é a tensão de pico). Considere = 3 e modelo de um diodo ideal.
