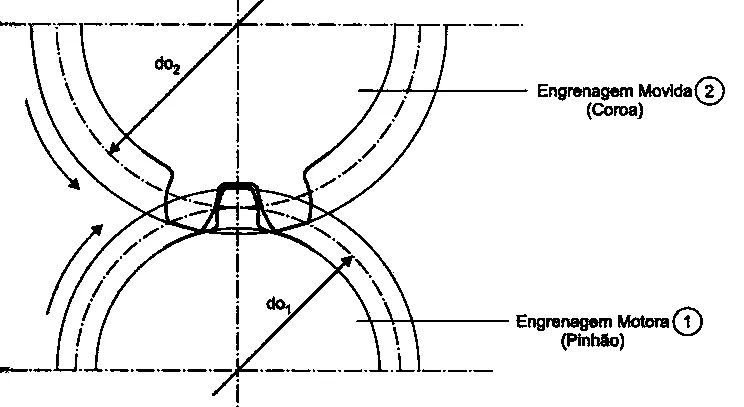

A figura abaixo representa a transmissão por engrenagens acionada por intermédio de um motor elétrico que possui potência P = 0,75 kW e gira com rotação n = 1145 rpm, acoplado à engrenagem 1 (pinhão). As engrenagens possuem as seguintes características: Z 1 = 20 dentes, Z 2 = 31 dentes e m = 2,5 mm. Com base na figura e nos dados fornecidos, o diâmetro primitivo da engrenagem 1 (do 1 ), o diâmetro externo da engrenagem 2 (De2) e a altura (h) dos dentes das engrenagens são, respectivamente,

do 1 = 50 mm; De 2 = 55,5 mm e h= 5,4175 mm.

do 1 = 71,665 mm; De 2 = 55,5 mm e h= 5,4175 mm.

do 1 = 50 mm; De 2 = 82,5 mm e h= 5,4175 mm.

do 1 = 44,165 mm; De 2 = 82,5 mm e h= 5,4175 mm.

Questão 1416234

Engenharia Mecatrônica · 2018

Questão

ID 1416234

Disciplina: Engenharia Mecatrônica

Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens

Ano: 2018 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

A figura abaixo representa a transmissão por engrenagens acionada por intermédio de um motor elétrico que possui potência P = 0,75 kW e gira com rotação n = 1145 rpm, acoplado à engrenagem 1 (pinhão). As engrenagens possuem as seguintes características: Z ₁ = 20 dentes, Z₂ = 31 dentes e m = 2,5 mm.

Com base na figura e nos dados fornecidos, o diâmetro primitivo da engrenagem 1 (do ₁), o diâmetro externo da engrenagem 2 (De2) e a altura (h) dos dentes das engrenagens são, respectivamente,
