Questão
ID 1415916Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2018 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

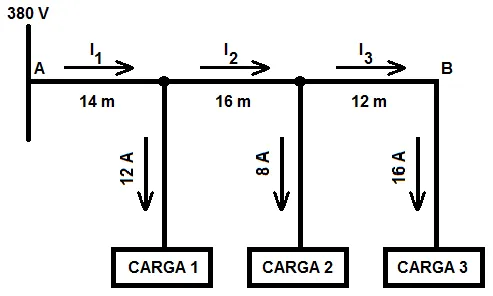

Um circuito trifásico (A-B) alimentará um grupo de cargas ligadas ao longo do seu percurso conforme a figura a seguir
Os condutores serão de cobre e a queda de tensão máxima admitida é 4%. As seções nominais dos condutores desse circuito obtidas através dos critérios de capacidade de condução de corrente (conforme tabela a seguir) e de queda de tensão máxima serão, respectivamente,
(Considere: ρ = 1/56 Ωmm2 /m (para o cobre).
CAPACIDADE DE CONDUÇÃO DE CORRENTE DE CONDUTORES
SEÇÃO NOMINAL (mm²) | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 |
Capacidade de condução (A) | 24 | 31 | 39 | 52 | 67 | 86 | 103 | 122 | 151 |
