Questão
ID 1414117Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2019 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

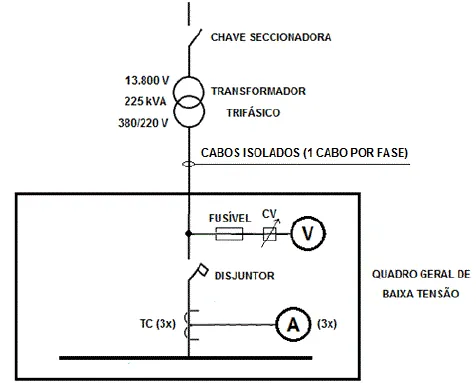

Parte do diagrama unifilar de uma subestação abrigada é representada na figura a seguir.
Nessa figura, CV é uma chave comutadora para voltímetro e TC são transformadores de
corrente.

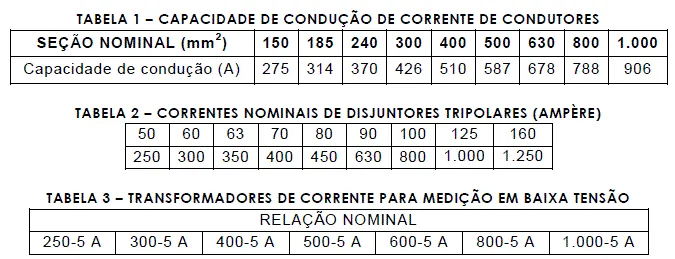

Os dados das tabelas 1, 2 e 3 abaixo devem ser considerados.
De acordo com a figura e baseando-se no critério de proteção contra as correntes de sobrecarga, nas tabelas 1, 2 e 3, é correto afirmar que a seção nominal dos cabos solados, a corrente nominal do disjuntor tripolar e a relação nominal dos TCs adotados são,
respectivamente,
Considere √3 = 1,73
