Questão
ID 1413250Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2003 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

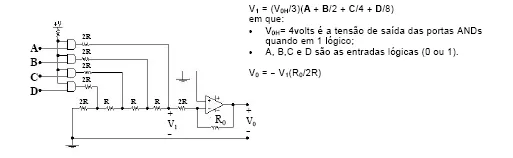

Implementa-se um conversor digital-analógico de 4 bits {A(MSB), B, C e D(LSB)} com uma rede de resistores R-2R (R=1k5W), portas lógicas AND e um amplificador operacional, como esquematizado abaixo. Pede-se o valor de R0 para V0 = - 15 volts quando ABCD = 1111
