Questão 1413203

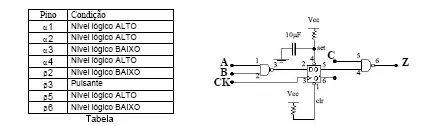

O circuito abaixo é implementado com dois CI's. Um deles é um NAND (a) e o outro é um flip-flop do tipo D (b). No momento em que o circuito é alimentado com Vcc, a saída Q do flip-flop é automaticamente feita 1 lógico, pois sua entrada "set" está inicialmente em 0 lógico (capacitor descarregado) e só algum tempo depois vai para 1 lógico, isso porque o capacitor se carrega até atingir a tensão Vcc. As entradas do circuito são as linhas A, B e C. A linha Z é a sua saída e a linha CK é o "clock" (relógio) do circuito. Foram feitas algumas medições cujos resultados estão dados na tabela abaixo.

Qual a opção incorreta para um possível diagnóstico da falha?
