Questão
ID 1413189Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2003 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

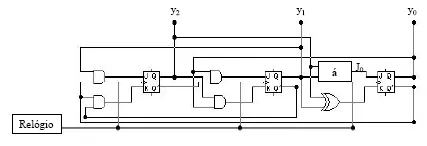

O circuito seqüencial síncrono abaixo deve funcionar como um contador GRAY, cuja contagem deve seguir esta seqüência: y2y1y0=(000, 001, 011, 010, 110, 111, 101, 100, 000,¼).Qual é a porta lógica correta para substituir o bloco á que fornece o valor para J0 do flip-flop mais à direita?
