Questão
ID 1411326Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2023 Banca: UFRJ - Universidade Federal do Rio de Janeiro Órgão: Universidade Federal do Rio de Janeiro
Os instrumentos de medição de grandezas elétricas, como os amperímetros, voltímetros e ohmímetros, possuem particularidades muito específicas no seu uso, no que se refere ao seu posicionamento com relação aos componentes, o que significa, por exemplo, posicionar os instrumentos em série, paralelo ou com o circuito desenergizado. É fundamental, na realização de uma medição, que o instrumento não interfira no funcionamento do circuito.

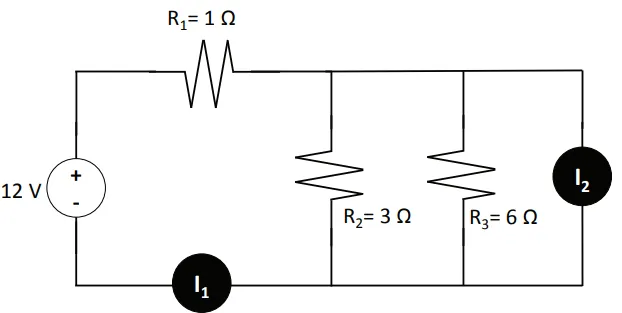

Neste contexto, observe o circuito esquematizado na figura. Assinale a alternativa que apresenta o tipo de instrumento representado por I1 e I2 (amperímetros, voltímetros ou ohmímetros) e sua respectiva leitura.
