Questão 1411284

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1411284

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2023 Banca: UFRJ - Universidade Federal do Rio de Janeiro Órgão: Universidade Federal do Rio de Janeiro

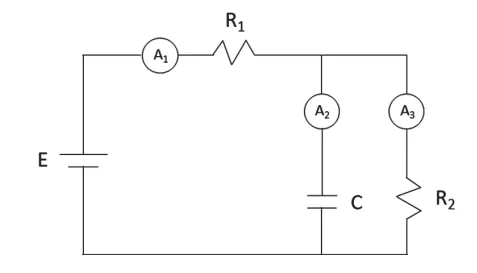

Considere o circuito mostrado na figura a seguir.

Após estabelecido o regime permanente (estacionário), pode-se afirmar que:

Alternativa A:
o amperímetro A₃ indica um valor de corrente que é distinto do valor da corrente que passa em A₁.
Alternativa B:
as correntes em A₁ e A₃ são idênticas, já que o capacitor C se comporta como um circuito aberto.
Alternativa C:
o capacitor C impede a passagem da corrente em todos os ramos do circuito.
Alternativa D:
a diferença de potencial (ddp) sobre os terminais do capacitor C é nula.
Alternativa E:
o amperímetro A₃ indica um valor de corrente nulo, já que o capacitor C se comporta como um curto-circuito.
