Questão
ID 1401235Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2003 Banca: PRHAE - Pró-Reitoria de Recursos Humanos e Assuntos Estudantis da Universidade Federal do Paraná Órgão: Universidade Federal do Paraná

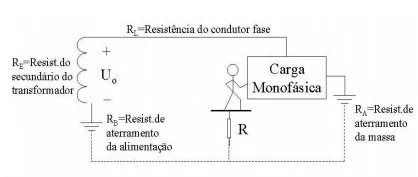

Considere uma instalação monofásica em que as cargas têm alimentação fase-neutro, o neutro do secundário do transformador está aterrado e as massas dos equipamentos são aterradas através do eletrodo de aterramento do neutro da alimentação. O esquema está indicado na figura a seguir.
Sendo RL, RE e R desprezíveis em relação a RA e RB, Uo = 150V e RB = 9Ω, para que valores de RA a tensão de contato é inferior a 50V (tensão de contato limite)?
