Questão
ID 1397779Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Proteção de Máquinas Elétricas, Transformadores, Barramentos e Linhas
Ano: 2018 Banca: UFSM - Universidade Federal de Santa Maria Órgão: Universidade Federal de Santa Maria

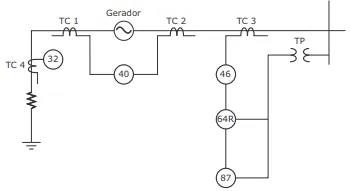

Visando cobrir todos os defeitos e demais anormalidades operacionais, a proteção de geradores síncronos normalmente é realizada por relés multifunção. A figura a seguir apresenta um gerador síncrono com o seu diagrama esquemático de proteção simplificado, cujo objetivo é informar a grandeza elétrica que alimenta o relé. Cada função está representada por sua nomenclatura numérica padrão ANSI.
De acordo com o diagrama mostrado, a única função que está representada corretamente é a proteção contra
