Questão
ID 1397778Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2018 Banca: UFSM - Universidade Federal de Santa Maria Órgão: Universidade Federal de Santa Maria

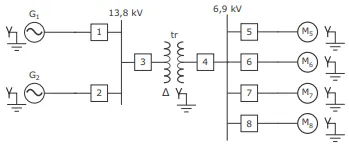

Considere o sistema elétrico de potência trifásico da figura a seguir.
Cada gerador síncrono possui potência trifásica nominal de 30 MVA e tensão de linha de 13,8 kV. Os geradores alimentam quatro motores síncronos trifásicos idênticos. Cada motor possui potência trifásica nominal de 5 MVA e tensão de linha de 6,9 kV.
Dados:
• x"g = reatância subtransitória de eixo direto do gerador.
• x'g = reatância transitória de eixo direto do gerador.
• xg = reatância síncrona do gerador.
• x"m = reatância subtransitória de eixo direto do motor.
• x'g = reatância transitória de eixo direto do motor.
• xg = reatância síncrona do motor.
• xt = reatância de dispersão do transformador.
• x"g1 = x"g2 = 0,2 p.u.
• x'g1 = x'g2 = 0,3 p.u.
• xg1 = xg2 = 0,5 p.u.
• x"m5 = x"m6 = x"m7 = x"m8 = 0,6 p.u.
• x'm5 = x'm6 = x'm7 = x'm8 = 0,75 p.u.
• xm5 = xm6 = xm7 = xm8 = 0,8 p.u.
• xtr = 0,3 p.u.
• Todos os valores em p.u. estão na mesma base de tensão e potência.
Qual é a máxima corrente de curto-circuito trifásica simétrica em p.u. que o disjuntor 7 deverá suportar?
