Questão
ID 1392590Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2025 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

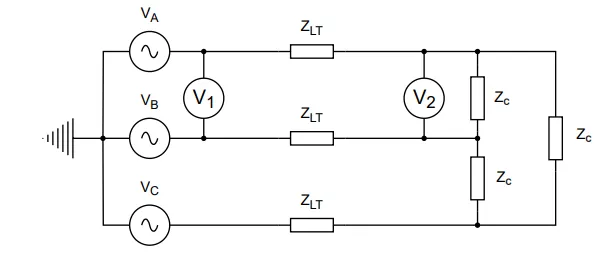

A figura a seguir mostra um sistema trifásico totalmente equilibrado. Dois voltímetros, V1 e V2 , estão instalados conforme indicado.
Considere que ZLT seja igual a (2 + j8) Ω e Zc seja (9 + j12) Ω. Se o voltímetro V2 está lendo uma tensão de 100 V RMS, então a tensão lida pelo voltímetro V1 é igual a
