Questão
ID 1392228Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2022 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais
O dimensionamento dos fusíveis de proteção do circuito de força de motores de indução trifásicos depende do tempo de partida (Tp), da corrente nominal do motor (In), do valor da corrente de partida (Ip) e das especificações dos dispositivos de acionamento elétrico utilizados.

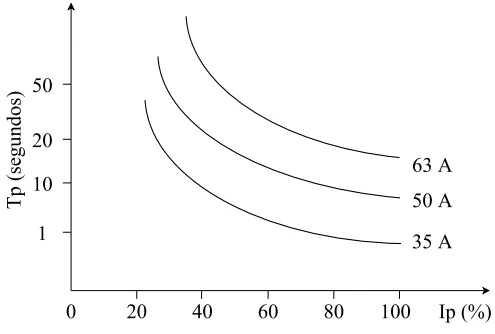

Considerando exclusivamente os critérios de corrente nominal, corrente de partida e tempo de partida, e utilizando as curvas características de fusíveis, ilustradas na figura abaixo, bem como considerando que o motor é de 20 cv, quatro polos, 380 V, 60 Hz, Ip/In=7 e Ip=210 A, assinale a alternativa INCORRETA.
