Questão
ID 1392226Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais
Considere um sensor de temperatura que produza na sua saída uma tensão de OV para uma temperatura de 0ºC , uma tensão de 100mV para uma temperatura de 100 ºC e uma relação linear de temperatura/ tensão de saída nesse intervalo.

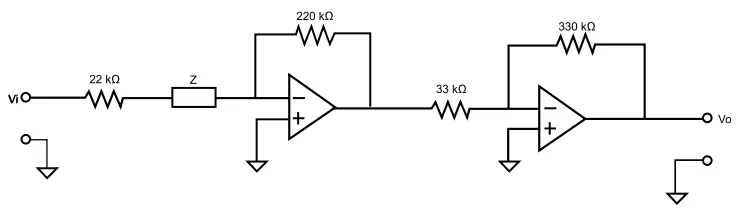

Deseja-se mostrar a temperatura medida pelo sensor utilizando um voltímetro com um fundo de escala de 10V , onde OV corresponderá a 0\ ºC e a 10V a 100\ ºC Para isso, foi construído o seguinte circuito eletrônico onde a saída do sensor será conectada ao terminal . \(V_i\) e a entrada do voltímetro ao terminal \(V_0\)
Assinale a alternativa que apresenta qual deverá ser o componente eletrônico representado pela impedância Z no diagrama.
