Questão 1392205

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1392205

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2022 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

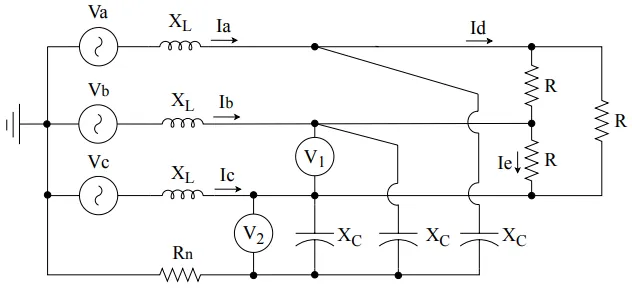

Analise o circuito ilustrado abaixo, alimentado por uma fonte de tensão trifásica simétrica e equilibrada:

Referente a esse circuito, é CORRETO afirmar que

Alternativa A:
a potência reativa absorvida pela carga trifásica capacitiva independe do valor de Rn.
Alternativa B:
a corrente Ie é raiz de três vezes menor que a corrente Id somente se a fonte tem sequência de fases positiva (abc).
Alternativa C:
se a sequência de fases da fonte é negativa (cba), o voltímetro ideal V₁ mede uma tensão que é raiz de três vezes menor que a tensão medida pelo voltímetro ideal V₂ .
Alternativa D:
a medição da potência ativa total fornecida pela fonte só pode ser feita com no mínimo três wattímetros.
