Questão 1390852

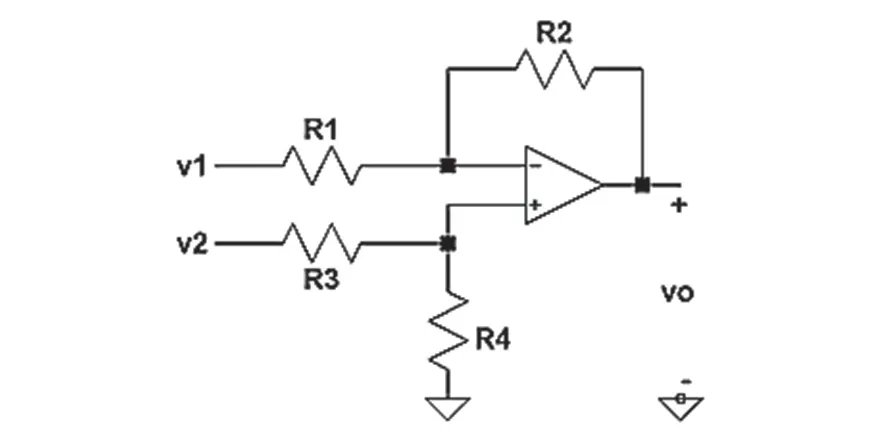

Suponha que o circuito apresentado a seguir seja composto por um amplificador operacional ideal com ganho de malha aberta infinito. As seguintes conclusões foram relatadas por um grupo de estudantes:

I. A tensão de saída vo pode ser obtida, usando o princípio da superposição, pois a rede caracteriza um circuito linear. Dessa forma, a componente de vo devida a v1 será v₀₁ = - (R2/R1)v1, e a componente de vo devida a v2 será v₀₂ = v2 (R4/(R3 +R4))((R2/R1) - 1) .

II. O circuito pode operar como um amplificador de diferenças, respondendo proporcionalmente à diferença entre os sinais V2 - V1 e rejeitando sinais no modo comum. Esse comportamento é obtido quando R2/R1 = - R4/R3.

III. Supondo operação como um amplificador de diferenças, a saída será vo = - (R2/R1)(v2 - v1). Nessa condição, e assumindo R3 = R1 e R4 = R2, a resistência de entrada vista pelos terminais de entrada de v1 e v2 será 2R1. Esse fato caracteriza uma desvantagem desse circuito, pois não será possível obter simultaneamente um alto ganho diferencial e uma alta resistência de entrada.

Com relação às conclusões acerca do comportamento do circuito descrito, é CORRETO afirmar que
