Questão
ID 1390822Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2016 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

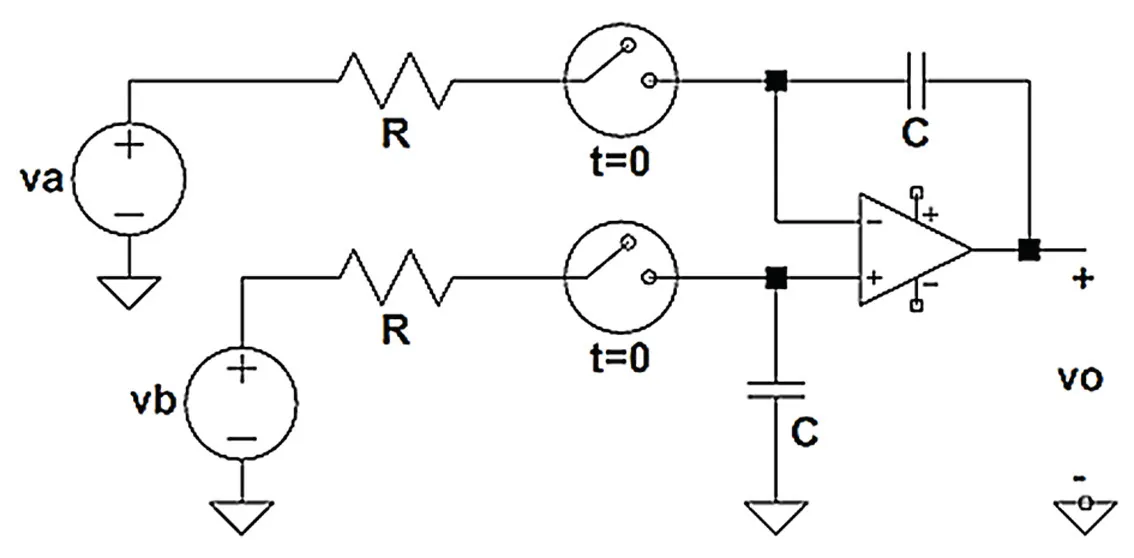

No instante t=0, em que as chaves do circuito a seguir se fecham, não existe nenhuma energia armazenada nos capacitores.
Quando t= 120 ms, a tensão de saída do amplificador operacional ideal é vo(120ms) = 6V. Assumindo as constantes vb = – 1V, R = 40 kΩ e C= 25 nF , é CORRETO afirmar que a energia armazenada no capacitor de realimentação do amplificador operacional no instante t= 120 ms é igual a
