Questão 1390726

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1390726

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2019 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

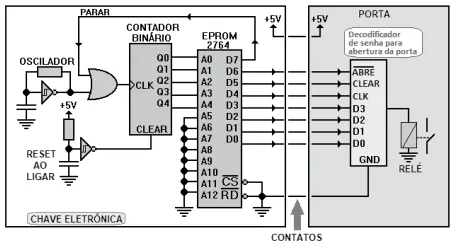

Um técnico em eletrônica criou o circuito que injeta uma senha digital em uma porta eletrônica.

Uma vez decodificada a senha, abre-se uma fechadura controlada pelos contatos de um relé.

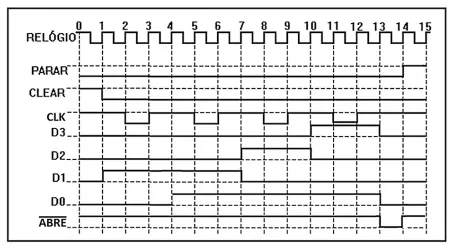

A sequência de sinais mostrada a seguir é enviada ao circuito de controle de abertura da porta (dígito mais significativo primeiro):

Fonte: Simulador eletrônico próprio.

Sabendo que o técnico usou latch’s sensíveis à borda de subida, a senha enviada ao circuito de decodificação é:
