Questão
ID 1390721Disciplina: Engenharia Mecatrônica
Assunto: Medição de Temperatura
Ano: 2019 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

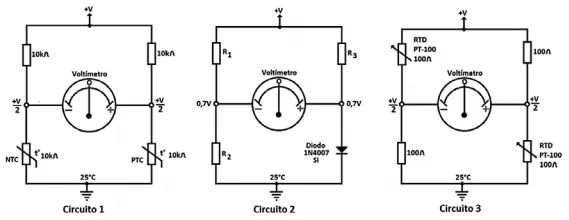

Na figura abaixo, há três circuitos medidores de temperatura valendo-se de diferentes sensores. A 25°C os ponteiros estão ao centro (voltímetros com ponteiro de zero central).

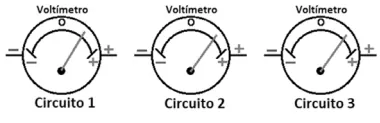

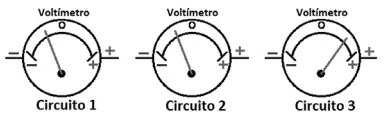

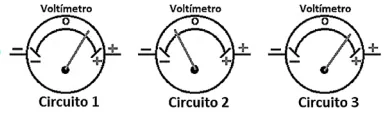

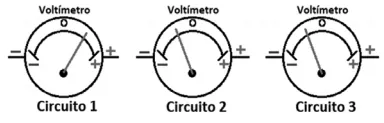

Se a temperatura desses sistemas subir para 45°C, os ponteiros se deslocarão respectivamente para a direções mostradas em:
