Questão 1390715

Considere que o diodo Zener 1N4742 de 12 V e 1 W nominais tem as seguintes características:

V_Zmáx. = 12,3 V @ 62 mA

V_{Z nominal} = 12 V

V_{Z mín.} = 11,7 V @ 1 mA

A carga a ser ligada à tensão estabilizada do Zener tem as seguintes características:

I_RLmáx = 30,8 mA

I_RLmín = 6,4 mA

A tensão do capacitor de filtro que alimenta este circuito tem as seguintes tensões máxima e mínima:

V_Cmáx = 21 V

V_Cmín = 17 V

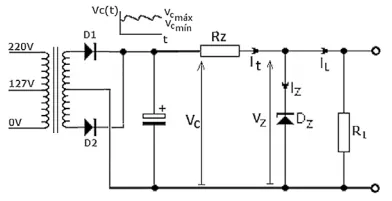

O valor recomendado do resistor limitador R_Z no circuito de fonte de alimentação acima, para polarizar o diodo Zener dentro da sua área de trabalho segura, considerando as variações de corrente de carga e da tensão do capacitor é igual a:
