No circuito abaixo, U 1 e U 2 são amplificadores operacionais ideais, D 1 e D 2 diodos de silício e R 1 = R 2 A alternativa que mostra a característica de transferência CORRETA do circuito é:

Questão 1390702

Engenharia Elétrica e Engenharia Eletrônica · 2019

ID 1390702

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2019 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

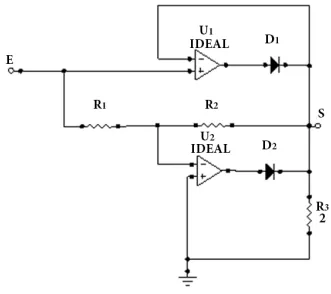

No circuito abaixo, U₁ e U₂ são amplificadores operacionais ideais, D₁ e D₂ diodos de silício e R₁ = R₂

A alternativa que mostra a característica de transferência CORRETA do circuito é:
