Questão
ID 1388675Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2025 Banca: UFCG - Universidade Federal de Campina Grande Órgão: Universidade Federal de Campina Grande

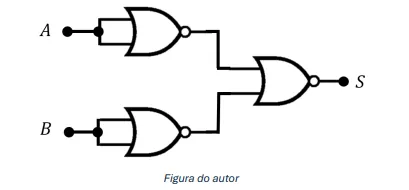

No contexto da eletrônica digital, é comum implementar diferentes portas lógicas utilizando combinações de outras portas básicas, com o objetivo de simplificar projetos ou atender restrições específicas de hardware. Considere o circuito lógico apresentado na imagem abaixo, no qual o funcionamento de uma determinada porta lógica é reproduzido utilizando apenas portas NOR.
Com base na análise do comportamento do circuito e na relação entre as entradas e a saída, identifique qual porta lógica é representada. Assinale a alternativa CORRETA:
