Questão
ID 1388424Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: COMPROV/UFCG Órgão: Universidade Federal de Campina Grande

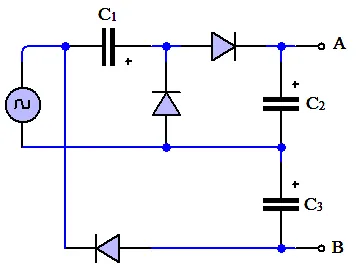

O circuito da figura abaixo é um circuito multiplicador de tensão. A fonte de tensão senoidal possui um valor de pico de 5 V. Sabendo que a tensão de condução dos diodos é 0,7 V, é correto afirmar que o valor da tensão VAB é:
