Questão 1388423

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1388423

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2019 Banca: COMPROV/UFCG Órgão: Universidade Federal de Campina Grande

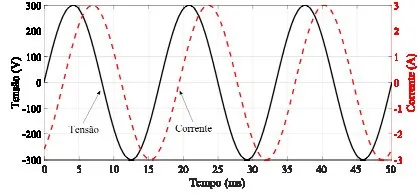

Um técnico em eletroeletrônica mediu a tensão e a corrente em uma determinada carga e obteve as formas de onda apresentadas na figura abaixo. O técnico verificou que as formas de onda possuíam a mesma frequência e que a diferença entre o pico da tensão e o pico da corrente era de \(\frac{1}{360}\) s. A partir das verificações do técnico, ele pôde constatar que:

Alternativa A:
A carga é indutiva com uma impedância Z = 100 ∠ 60° e fator de potência FP = 0,5.
Alternativa B:
A carga é indutiva com uma impedância Z = 100 ∠ 30° e fator de potência FP = 0,87.
Alternativa C:
A carga é capacitiva com uma impedância Z = 100 ∠ - 60° e fator de potência FP = 0,5.
Alternativa D:
A carga é capacitiva com uma impedância Z = 100 ∠ - 30° e fator de potência FP = 0,87.
Alternativa E:
A carga é indutiva com uma impedância Z = 100 ∠ - 45° e fator de potência FP = 0,71.
