Questão
ID 1388417Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: COMPROV/UFCG Órgão: Universidade Federal de Campina Grande

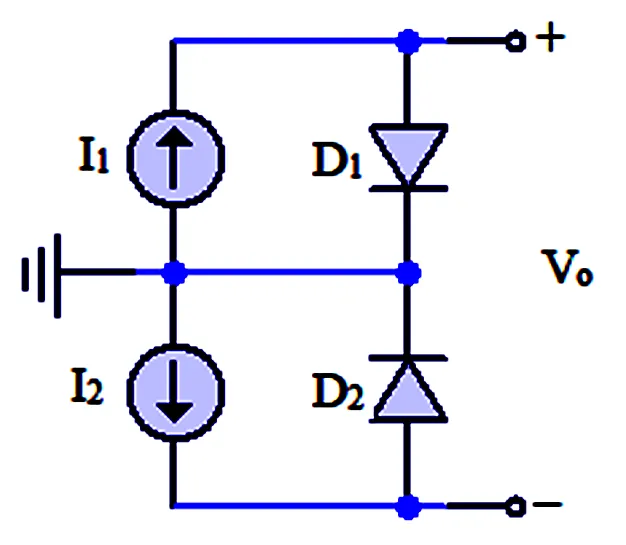

O circuito da figura abaixo é um circuito básico de um sensor de temperatura. Os diodos D1 e D2 são iguais e estão na mesma temperatura, T. Sabendo que \(I_D=\ I_s\ \cdot\ e^{^{\frac{q\ \cdot\ V_D}{η\cdot\ K\ \cdot\ t}}}\) , em que ID é a corrente no diodo, VD é a tensão no diodo, T é a temperatura e Is , η , k e q são constantes, é correto afirmar que a expressão de Vo é:
