Questão 1388414

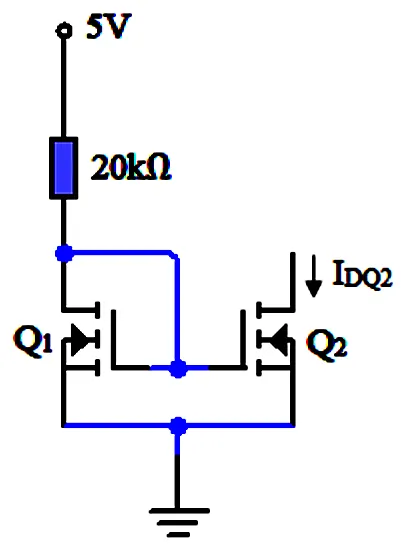

O circuito apresentado na figura abaixo é utilizado para polarização de circuitos amplificadores. O circuito é uma implementação de uma fonte de corrente utilizando o circuito espelho de corrente. Os valores da mobilidade de elétrons no canal (µ_n), da capacitância por unidade de área (C_ox) entre a porta e a região de canal do transistor e da tensão de limiar (V_t) são os mesmos para os transistores Q₁ e Q₂. Considere que: W é a largura do canal; L é o comprimento do canal; as relações entre as dimensões do canal dos transistores valem \(\frac{W}{L}=\ 20\) para o transistor Q₁ e \(\frac{W}{L}=\ 40\) para o transistor Q₂. Sabendo que o valor da tensão na porta do transistor Q₁ é 2,5 V, que o valor da modulação de comprimento de canal (λ) é zero e que os transistores estão operando na região de saturação, é correto afirmar que o valor da corrente no dreno (I_DQ2) do transistor Q₂ é:
