Questão
ID 1388411Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: COMPROV/UFCG Órgão: Universidade Federal de Campina Grande

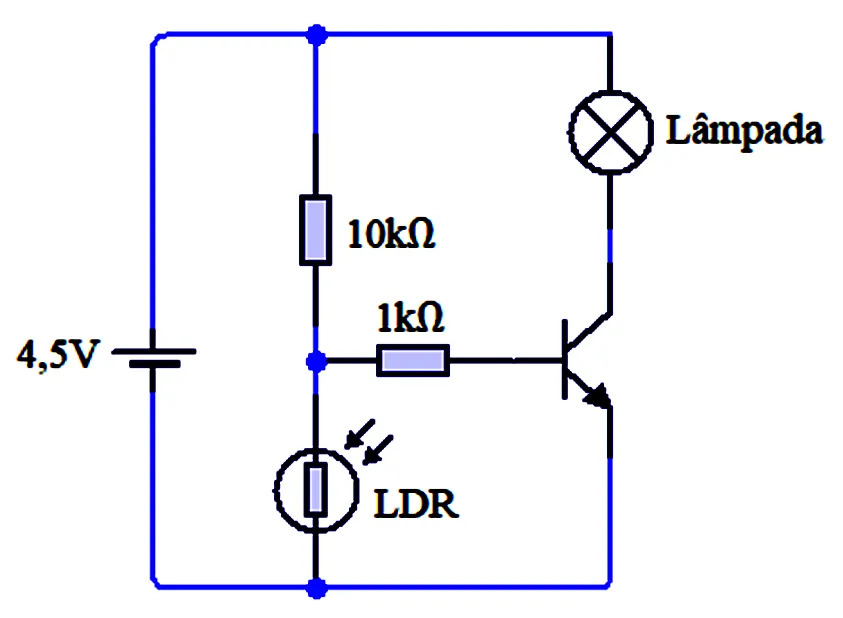

Para ligar uma lâmpada com um LDR (resistor dependente da luz), um técnico em eletroeletrônica montou o circuito apresentado na figura abaixo. O técnico empregou um transistor bipolar com as seguintes características: β = 300 e VBE = 0,7 V. Na Tabela estão apresentados os valores que relacionam a resistência do LDR e o iluminamento (E) do LDR. Sabendo que o LDR está recebendo um iluminamento de 937,34 lux e que o transistor está operando na região ativa, o valor da corrente na lâmpada vale aproximadamente:
E | LDR |
110,25 lux | 10,43 MΩ |
197,97 lux | 1,22 MΩ |
310,8 lux | 586,3 kΩ |
423,5 lux | 309,6 kΩ |
536,3 lux | 182,7 kΩ |
624,05 lux | 109,8 kΩ |
749,37 lux | 71,55 kΩ |
849,62 lux | 32,56 kΩ |
887,22 lux | 9,72 kΩ |
937,34 lux | 2,5 kΩ |
110,25 lux | 400 Ω |
