Questão
ID 1388171Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2019 Banca: COMPROV/UFCG Órgão: Universidade Federal de Campina Grande

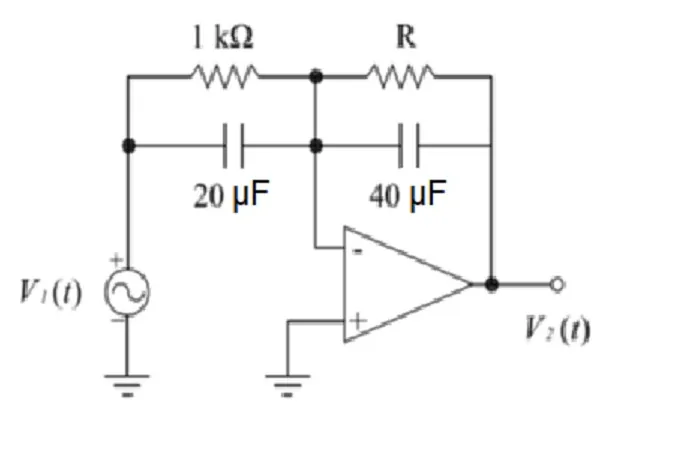

Na figura abaixo, apresenta-se um circuito ativo utilizado na implementação de compensadores de 1ª ordem de atraso de fase ou de avanço de fase.
Considere como ideal o amplificador operacional do circuito. Para que o pólo da função de transferência (V2/V1) do compensador esteja localizado em s = −5, a resistência R, em Ω, deverá ser:
