Questão
ID 1387629Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2022 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Universidade Federal da Bahia

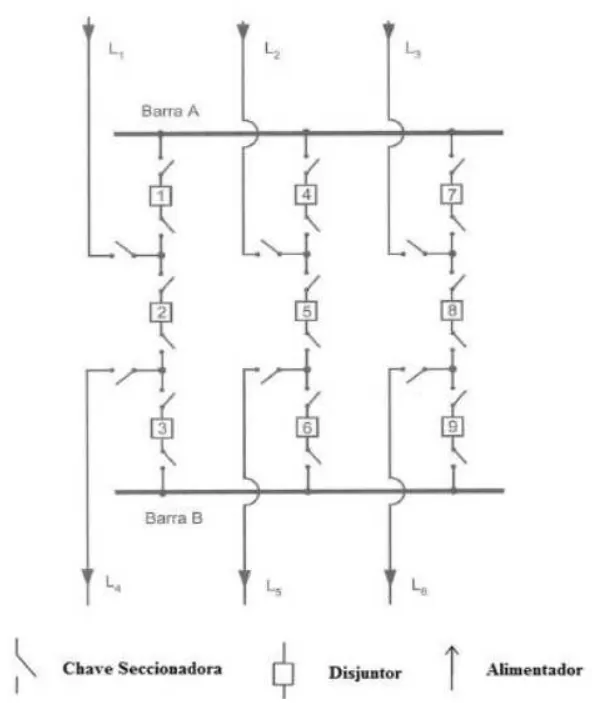

Considere a figura a seguir representando arranjo de barramento de subestação de energia:
Pode-se afirmar que o arranjo em questão trata-se da configuração do tipo Barra Dupla com Disjuntor Duplo
